Cách đấu hộp điều khiển cửa cuốn tự làm được nếu biết xác định đúng 4 dây tín hiệu — nhưng phần đấu nguồn 220V bắt buộc phải ngắt điện và nên có người hiểu điện. Bài này hướng dẫn toàn bộ: từ nhận màu dây, sơ đồ đấu module điện thoại, đến khi nào nên gọi thợ thay vì tự làm.

Đấu Hộp Điều Khiển Cửa Cuốn — Tự Làm Được Không?

Tự đấu hộp điều khiển cửa cuốn với module điện thoại hoàn toàn làm được nếu bạn chỉ đấu vào phần dây tín hiệu điện áp thấp (5–24V). Đây là phần relay module kết nối song song với các đầu tín hiệu của hộp — tương tự như nhấn nút remote thủ công, không liên quan đến điện 220V.

Phần cần thận trọng là dây nguồn 220V cấp cho hộp điều khiển. Nếu hộp chưa có nguồn điện vào, hoặc bạn cần thay hộp mới, đây là phần bắt buộc ngắt cầu dao trước khi chạm tay. Sai sót ở phần này gây giật điện nghiêm trọng — không nên tự xử lý nếu không quen với điện dân dụng.

Xem thêm: điều khiển cửa cuốn bằng điện thoại — so sánh các phương pháp kết nối và ứng dụng phổ biến nhất hiện nay.

Nhận Màu Dây Tín Hiệu Trong Hộp Điều Khiển

Hộp điều khiển cửa cuốn có 2 loại dây: dây nguồn 220V (thường màu đen,굵 hơn) và dây tín hiệu điện áp thấp (4 màu riêng biệt cho 4 lệnh). Bạn chỉ đấu module điện thoại vào phần dây tín hiệu — không đụng dây đen 220V.

Màu dây tín hiệu chuẩn phổ biến nhất:

Màu dây	Chức năng	Ghi chú
Xanh dương	Lên (mở cửa)	Dây dùng nhiều nhất
Đỏ	Xuống (đóng cửa)
Vàng	Dừng / duy trì	Dừng motor giữa chừng
Trắng	Cứu hỏa / khẩn cấp	Mở cửa tức thì, dùng khi báo cháy

Lưu ý quan trọng về màu dây theo hãng: Màu dây trên là chuẩn phổ biến nhất, nhưng một số hãng motor dùng ký hiệu khác:

• Austdoor: xanh lá = lên, đỏ = xuống, vàng = dừng — không có dây trắng cứu hỏa trên một số dòng cũ
• Apolo Motor: trắng = lên, xanh = xuống, vàng = stop — ngược với chuẩn thông thường
• KM Motor / Tung Kein: có thể dùng nhãn chữ (UP/DOWN/STOP) thay cho màu dây

Trước khi đấu: kiểm tra nhãn dán trên vỏ hộp hoặc sơ đồ trong tài liệu đi kèm motor. Nếu không có tài liệu, dùng đồng hồ đo điện để xác định chức năng từng dây — không đoán theo màu khi chưa chắc. Xem thêm: cấu tạo điều khiển cửa cuốn để hiểu rõ hơn về từng bộ phận bên trong hộp.

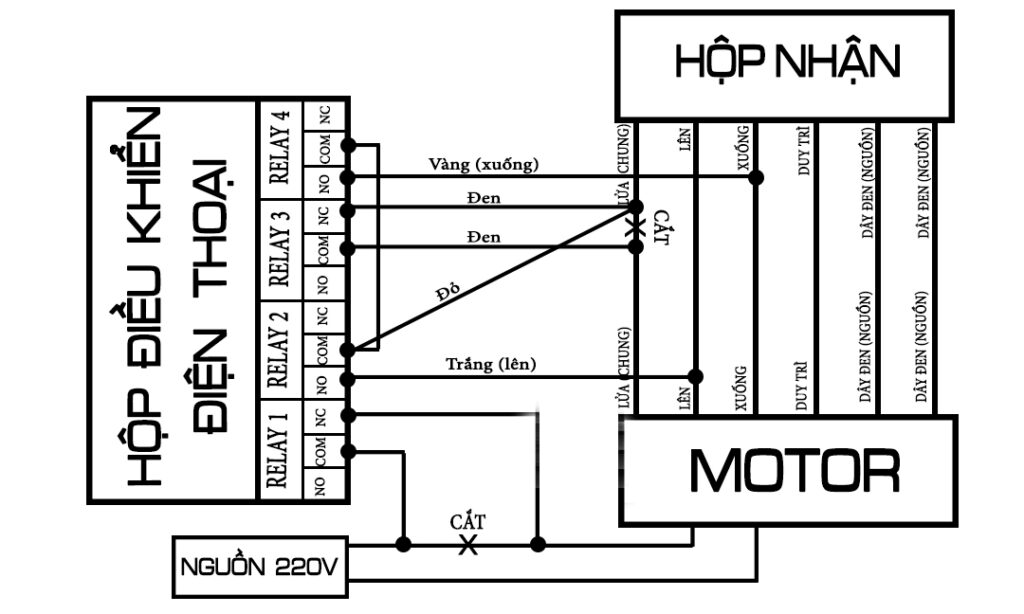

Hướng Dẫn Đấu Hộp Điều Khiển Cửa Cuốn Với Module Điện Thoại

Quy trình dưới đây áp dụng cho việc thêm module WiFi/Bluetooth (relay 4 kênh) vào hộp điều khiển hiện có — không thay hộp, chỉ thêm thiết bị điều khiển từ điện thoại:

1. Ngắt điện cầu dao khu vực cửa cuốn — bắt buộc trước mọi bước. Dù chỉ đấu dây tín hiệu, thao tác trong hộp khi có điện có nguy cơ chạm vào phần 220V.
2. Mở hộp điều khiển — tháo 4 vít giữ nắp, chú ý không kéo mạnh vì dây nguồn nối với bo mạch bên trong.
3. Xác định cụm đầu dây tín hiệu — tìm hàng terminal strip (thanh cầu đấu) ghi nhãn UP/DOWN/STOP hoặc có màu dây xanh dương/đỏ/vàng cắm vào.
4. Đấu song song module relay vào dây tín hiệu — mỗi kênh relay tương ứng 1 lệnh. Dùng dây dẫn nhỏ (0.5–1mm²) đấu song song: đầu vào cùng terminal với dây xanh dương (lên), dây đỏ (xuống), dây vàng (dừng). Không tháo dây gốc.
5. Cấp nguồn cho module relay — module WiFi cần nguồn 5V (USB) hoặc 12V DC riêng. Không lấy nguồn từ trong hộp điều khiển trừ khi hộp có cổng output 12V/5V riêng biệt.
6. Đóng hộp và bật điện trở lại — cài đặt kết nối điện thoại theo ứng dụng đi kèm module (eWeLink, Tuya, v.v.).
7. Kiểm tra từng lệnh — thử lên, xuống, dừng từ điện thoại. Nếu lệnh lên và xuống bị đảo ngược, đổi chéo 2 dây kênh relay tương ứng.

Thợ MasterKeys đã xử lý nhiều trường hợp khách tự đấu sai do nhầm màu dây theo hãng khác — phổ biến nhất là đấu Apolo Motor theo màu chuẩn Austdoor. Nếu sau khi đấu cửa không phản hồi đúng lệnh, kiểm tra lại bước xác định màu dây trước khi kiểm tra module.

Xem thêm:

• Cách cài đặt remote cửa cuốn austdoor
• [HƯỚNG DẪN] Sửa Cửa Cuốn Bị Kẹt Đơn Giản

Hộp Điều Khiển Bị Hỏng — Khi Nào Tự Sửa, Khi Nào Gọi Thợ?

Hộp điều khiển hỏng chia làm 2 nhóm: lỗi phần mềm/cài đặt (tự xử lý được) và lỗi phần cứng bo mạch (cần thợ). Nhầm nhóm sẽ mất thêm thời gian mà không giải quyết được vấn đề.

Triệu chứng	Nguyên nhân	Xử lý
Remote mất tín hiệu đột ngột	Hết pin hoặc mã bị xóa	Thay pin, cài lại mã — tự làm được
Nhấn remote có đèn nhưng cửa không chạy	Bo mạch hộp hoặc motor hỏng	Gọi thợ kiểm tra
Cửa chỉ lên không xuống (hoặc ngược lại)	Relay hoặc dây tín hiệu lỗi	Kiểm tra dây trước, nếu không được — gọi thợ
Hộp nóng bất thường, có mùi khét	Ngắn mạch, tụ điện hỏng	Ngắt điện ngay, gọi thợ — không tự sửa
Hộp bị ngập nước sau mưa/lũ	Bo mạch bị oxy hóa	Gọi thợ — tỷ lệ sửa được thấp, thường phải thay mới
Module WiFi đấu xong không kết nối được	Sai dây hoặc sai cài đặt app	Kiểm tra lại màu dây, reset module

Thợ MasterKeys kinh nghiệm 10–15 năm xử lý hàng ngàn hộp điều khiển cửa cuốn từ nhiều hãng khác nhau. Khi hộp hỏng phần cứng, MasterKeys kiểm tra và báo giá trước — bạn đồng ý mới tiến hành. Xem thêm: cách sửa motor cửa cuốn khi vấn đề nằm ở phần động cơ thay vì hộp điều khiển.

Bảng Giá Sửa Hộp Điều Khiển Cửa Cuốn MasterKeys 2026

Giá dịch vụ cửa cuốn tại MasterKeys áp dụng từ 2026, đã bao gồm công thợ và di chuyển nội thành TP.HCM. Vật tư thay thế (nếu có) báo giá riêng trước khi làm.

Dịch vụ	Giá (VNĐ)
Thay pin remote cửa cuốn tận nơi	100.000 – 250.000
Sửa remote cửa cuốn mã gạt	300.000 – 500.000
Sửa remote cửa cuốn mã nhảy	300.000 – 500.000
Sao chép / làm remote cửa cuốn mới	300.000 – 800.000
Sửa / thay hộp điều khiển cửa cuốn	800.000 – 1.400.000
Thay bộ thu sóng cửa cuốn	1.200.000 – 4.000.000

Lắp đặt module điều khiển điện thoại (WiFi/Bluetooth relay) vào hộp cửa cuốn hiện có: liên hệ MasterKeys để được báo giá theo hãng motor và loại module. Thường dao động 300.000 – 600.000đ công lắp đặt, chưa bao gồm giá module.

Dịch vụ sửa khóa cửa cuốn tại MasterKeys có mặt trong 15 phút tại nội thành TP.HCM, hỗ trợ 24/7 kể cả ngày lễ và cuối tuần.

Video tham khảo:

Câu Hỏi Thường Gặp

1. Đấu hộp điều khiển cửa cuốn có cần thợ điện không?

Phần đấu module WiFi vào dây tín hiệu (5–24V) không cần thợ điện chuyên nghiệp — bất kỳ ai làm theo hướng dẫn đúng bước đều làm được. Phần cần cẩn thận là dây nguồn 220V cấp cho hộp: bắt buộc ngắt cầu dao trước khi chạm vào. Nếu phải lắp hộp mới hoàn toàn từ đầu, nên có thợ điện hoặc thợ cửa cuốn hỗ trợ phần đấu nguồn.

2. Màu dây tín hiệu trong hộp có giống nhau ở mọi hãng không?

Không. Màu dây xanh dương = lên, đỏ = xuống, vàng = dừng là chuẩn phổ biến nhưng không đồng nhất. Apolo Motor đôi khi dùng trắng = lên và xanh = xuống — ngược hoàn toàn. KM Motor có dòng dùng nhãn chữ thay màu dây. Luôn kiểm tra sơ đồ trên nhãn hộp hoặc tài liệu motor trước khi đấu, không đoán theo màu khi chưa chắc chắn.

3. Module WiFi loại nào phù hợp để đấu với hộp cửa cuốn?

Relay WiFi 4 kênh phổ biến nhất là Sonoff 4CH, eWeLink relay, Tuya smart switch 4-channel. Lưu ý 2 điểm: chọn loại hỗ trợ nguồn đầu vào phù hợp (thường 5V USB hoặc 12V DC), và chọn loại cài đặt qua app dễ dùng. Không dùng relay 1 kênh vì cần ít nhất 3 kênh (lên, xuống, dừng). Xem thêm: điều khiển cửa cuốn bằng điện thoại để biết so sánh các loại module.

4. Đấu xong nhưng cửa chỉ lên không xuống — lỗi gì?

Khả năng cao là kênh relay cho lệnh “xuống” không kết nối đúng dây tín hiệu, hoặc đấu đúng nhưng relay không kích. Kiểm tra lần lượt: dùng app thử kích kênh “xuống” — relay có click không? Nếu click nhưng cửa không phản hồi: kiểm tra lại đầu dây vào terminal. Nếu relay không click: kiểm tra nguồn cấp cho module. Nếu cả 2 không xác định được: sửa remote cửa cuốn MasterKeys kiểm tra miễn phí trước khi báo giá.

5. Hộp điều khiển bị hỏng sau ngập nước có sửa được không?

Phụ thuộc mức độ. Ngập ngắn (dưới 10 phút) và phơi khô kỹ trước khi bật điện trở lại — tỷ lệ phục hồi khoảng 40–50%. Ngập lâu hơn hoặc đã bật điện khi còn ẩm — bo mạch bị oxy hóa hoặc chập, thường phải thay hộp mới. MasterKeys kiểm tra và xác định trước khi báo giá — không thu phí kiểm tra.

6. Chi phí MasterKeys sửa hoặc thay hộp điều khiển cửa cuốn bao nhiêu?

Sửa hộp điều khiển cửa cuốn tại MasterKeys: 800.000 – 1.400.000đ tùy mức độ hỏng và loại hộp. Nếu hộp hỏng hoàn toàn cần thay mới, thợ báo giá theo hãng motor tương thích. Thay bộ thu sóng (bộ nhận remote): 1.200.000 – 4.000.000đ tùy loại. Tất cả báo giá trước — bạn đồng ý mới làm. Gọi 0862 722 879 để thợ đến kiểm tra trong 15 phút.

Lời kết

Cách đấu hộp điều khiển cửa cuốn có thể tự làm được ở phần dây tín hiệu nếu làm đúng theo từng bước và xác định đúng màu dây theo hãng motor. Phần nguồn 220V luôn ngắt điện trước khi chạm — đây là quy tắc không có ngoại lệ.

Khi hộp điều khiển hỏng phần cứng, có mùi khét, hoặc bị ngập nước — gọi thợ ngay thay vì tự sửa tiếp. MasterKeys hỗ trợ cách đấu hộp điều khiển cửa cuốn và sửa cửa cuốn với thợ kinh nghiệm 10–15 năm, có mặt trong 15 phút, báo giá minh bạch trước khi làm. Khi cần hộp điều khiển cửa cuốn, hãy gọi MasterKeys.
