Cách Lắp Đặt Công Tắc Thẻ Từ – Hướng Dẫn Đầy Đủ Từ A Đến Z

Cập nhật lần cuối: 02/05/2026

Cách lắp đặt công tắc thẻ từ là một kỹ năng quan trọng trong hệ thống khóa cửa thông minh hiện đại. Công tắc thẻ từ cung cấp giải pháp an toàn, tiện lợi, và dễ quản lý cho các khách sạn, bệnh viện, văn phòng và khu chung cư. Để công tắc hoạt động tốt và đạt tiêu chuẩn an toàn, bạn cần hiểu rõ quy trình lắp đặt chính xác.

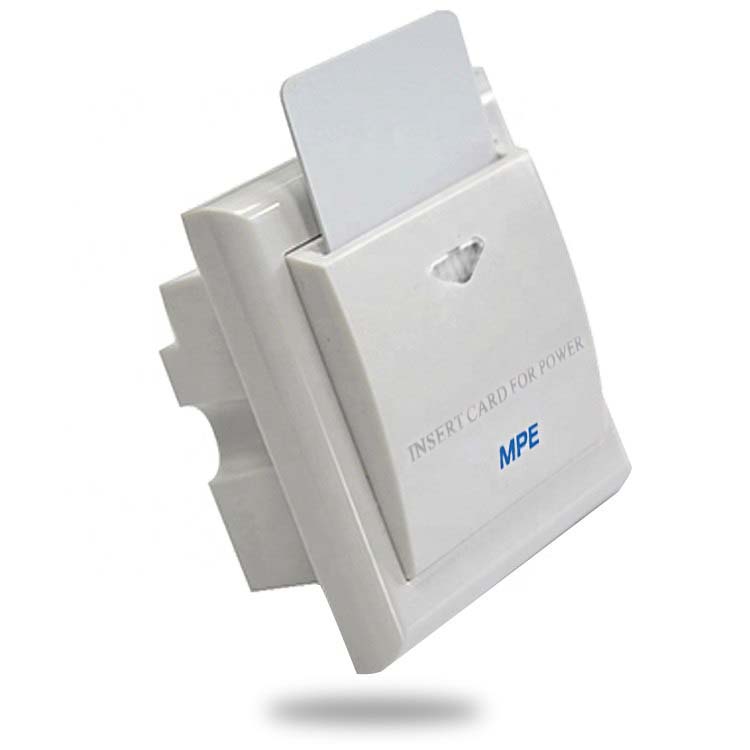

Công tắc thẻ từ là gì và tại sao nó quan trọng?

Công tắc thẻ từ là thiết bị điện tử cho phép mở cửa thông qua thẻ từ thay vì chìa khóa truyền thống. Thẻ từ chứa mã được nhận diện bởi đầu đọc gắn trên khung cửa. Khi thẻ tiến gần, công tắc nhận tín hiệu và kích hoạt khóa điện, mở cửa tự động hoặc cho phép người dùng mở theo cách thủ công.

Xem thêm: Các loại thẻ từ thang máy cần phải biết

Các thành phần chính của hệ thống công tắc thẻ từ

Hệ thống công tắc thẻ từ hoàn chỉnh gồm 4 thành phần cơ bản: đầu đọc thẻ, bộ điều khiển, khóa điện tử, và bộ cấp nguồn. Mỗi thành phần đóng vai trò riêng và cần được lựa chọn, kết nối đúng cách.

1. Đầu đọc thẻ từ (Card Reader)

• Gắn bên ngoài khung cửa, thường có 2 loại: đầu đọc từ không tiếp xúc (125 kHz) hoặc 13.56 MHz
• Khi thẻ tiến gần, đầu đọc nhận tín hiệu và truyền dữ liệu tới bộ điều khiển
• Có dây cấp nguồn và dây tín hiệu kết nối với bộ điều khiển chính

2. Bộ điều khiển (Controller)

• Là “bộ não” của hệ thống, xử lý tín hiệu từ đầu đọc
• So khớp mã thẻ với cơ sở dữ liệu (blacklist/whitelist)
• Nếu mã hợp lệ, điều khiển sẽ gửi tín hiệu kích hoạt khóa điện tử mở cửa
• Có thể lưu nhật ký truy cập, cảnh báo cố gắng truy cập trái phép

3. Khóa điện tử (Electric Lock)

• Là bộ phận vật lý thực hiện việc mở cửa
• Có 2 loại phổ biến: khóa nam châm điện (Electromagnetic) và khóa trượt (Solenoid)
• Cần cấp nguồn 12V DC hoặc 24V DC để hoạt động
• Phải được lắp chắc chắn trên cửa hoặc tường, chịu được lực kéo/đẩy

4. Bộ cấp nguồn (Power Supply)

• Cung cấp điện ổn định cho toàn bộ hệ thống (đầu đọc, bộ điều khiển, khóa)
• Thường là adapter 12V/24V DC, công suất 3-5A
• Nên có pin dự phòng (UPS) để hệ thống hoạt động khi mất điện
• Phải được đặt ở nơi an toàn, tránh nước và bụi

Chuẩn bị trước khi bắt đầu lắp đặt

Trước khi lắp đặt công tắc thẻ từ, bạn cần chuẩn bị đầy đủ dụng cụ, vật liệu, và có sơ đồ đấu dây cụ thể. Việc chuẩn bị kỹ lưỡng giúp quá trình lắp đặt nhanh hơn và tránh sai sót.

Danh sách dụng cụ cần thiết:

• Tua vít đầu ở vuông và ổ tròn để tháo/lắp ốc vít
• Kìm cắt dây để cắt dây điện theo đúng chiều dài
• Kìm bấm còng để kết nối dây vào terminal
• Đèn pin hoặc đèn công việc để thấy rõ khu vực lắp đặt
• Vôn kế digital để kiểm tra điện áp các đoạn mạch
• Dây nối, connector, và các phụ kiện điện khác

Vật liệu cần chuẩn bị:

• Dây điện cấp nguồn: Cáp điện 2 core 0.75mm² cho dây dương/âm
• Dây tín hiệu: Cáp twisted pair 4-core hoặc 6-core cho tín hiệu đầu đọc
• Ống cách điện hoặc ống ruột bảo vệ dây khỏi tổn thương
• Chất kết dính hoặc keo silicon để cố định các thiết bị
• Hộp điều khiển lắp đặt để chứa bộ điều khiển và pin dự phòng

Tài liệu cần có:

• Sơ đồ đấu dây (wiring diagram) của nhà sản xuất
• Hướng dẫn sử dụng bộ điều khiển và đầu đọc thẻ
• Thông số kỹ thuật: điện áp, công suất, chuẩn tần số của đầu đọc
• Tài liệu cài đặt mã thẻ nếu cần thay đổi danh sách thẻ được phép

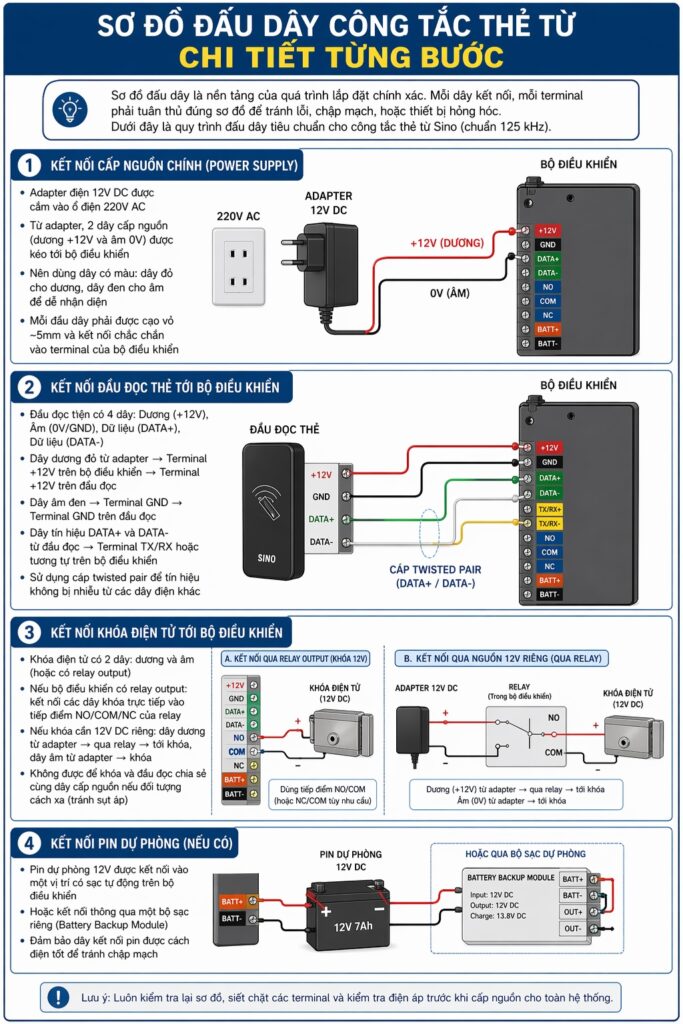

Sơ đồ đấu dây công tắc thẻ từ – Chi tiết từng bước

Sơ đồ đấu dây là nền tảng của quá trình lắp đặt chính xác. Mỗi dây kết nối, mỗi terminal phải tuân thủ đúng sơ đồ để tránh lỗi, chập mạch, hoặc thiết bị hỏng hóc. Dưới đây là quy trình đấu dây tiêu chuẩn cho công tắc thẻ từ Sino (chuẩn 125 kHz).

Bước 1: Kết nối cấp nguồn chính (Power Supply)

• Adapter điện 12V DC được cắm vào ổ điện 220V AC
• Từ adapter, 2 dây cấp nguồn (dương +12V và âm 0V) được kéo tới bộ điều khiển
• Nên dùng dây có màu: dây đỏ cho dương, dây đen cho âm để dễ nhận diện
• Mỗi đầu dây phải được cạo vỏ ~5mm và kết nối chắc chắn vào terminal của bộ điều khiển

Bước 2: Kết nối đầu đọc thẻ tới bộ điều khiển

• Đầu đọc thẻ có 4 dây: Dương (+12V), Âm (0V/GND), Dữ liệu (DATA+), Dữ liệu (DATA-)
• Dây dương đỏ từ adapter → Terminal +12V trên bộ điều khiển → Terminal +12V trên đầu đọc
• Dây âm đen → Terminal GND → Terminal GND trên đầu đọc
• Dây tín hiệu DATA+ và DATA- từ đầu đọc → Terminal TX/RX hoặc tương tự trên bộ điều khiển
• Sử dụng cáp twisted pair để tín hiệu không bị nhiễu từ các dây điện khác

Bước 3: Kết nối khóa điện tử tới bộ điều khiển

• Khóa điện tử có 2 dây: dương và âm (hoặc có relay output)
• Nếu bộ điều khiển có relay output: kết nối các dây khóa trực tiếp vào tiếp điểm NO/COM/NC của relay
• Nếu khóa cần 12V DC riêng: dây dương từ adapter → qua relay → tới khóa, dây âm từ adapter → khóa
• Không được để khóa và đầu đọc chia sẻ cùng dây cấp nguồn nếu đối tượng cách xa (tránh sụt áp)

Bước 4: Kết nối pin dự phòng (nếu có)

• Pin dự phòng 12V được kết nối vào một vị trí có sạc tự động trên bộ điều khiển
• Hoặc kết nối thông qua một bộ sạc riêng (Battery Backup Module)
• Đảm bảo dây kết nối pin được cách điện tốt để tránh chập mạch

Quy tắc vàng khi đấu dây:

• Luôn kiểm tra sơ đồ của nhà sản xuất trước khi bắt đầu
• Cắt điện trước khi thực hiện bất kỳ kết nối nào
• Mỗi dây phải được ghi nhãn rõ ràng để tránh nhầm lẫn
• Sử dụng connector hoặc việc bấm còng, tránh xoắn dây trần (có thể rơi ra)
• Kiểm tra điện áp ở từng điểm sau khi kết nối bằng vôn kế

Đọc thêm: Cách Sao Chép Thẻ Từ Thang Máy

Các bước lắp đặt từng phần – Hướng dẫn chi tiết

Quy trình lắp đặt công tắc thẻ từ chia thành 5 giai đoạn chính: chuẩn bị vị trí, lắp đầu đọc, lắp khóa điện tử, đấu dây, và kiểm tra hoạt động. Mỗi giai đoạn cần sự chú ý và tuân thủ chính xác.

Giai đoạn 1: Chuẩn bị vị trí lắp đặt

• Chọn vị trí đầu đọc: Thường 1-1.5m từ mặt đất, bên ngoài cửa, ở nơi dễ tiếp cận
• Đánh dấu lỗ khoan: Dùng mẫu khuôn từ hộp sản phẩm hoặc sơ đồ hướng dẫn
• Khoan lỗ trên khung cửa hoặc tường: Sử dụng mũi khoan thích hợp, tránh khoan sâu quá
• Làm sạch bụi, cặn từ các lỗ khoan trước khi lắp thiết bị
• Lắp các tấm gắn (mounting plate) nếu cần, sử dụng vít M4 hoặc M5

Giai đoạn 2: Lắp đầu đọc thẻ từ

• Lắp đầu đọc vào tấm gắn hoặc khung cửa bằng các vít cung cấp
• Kiểm tra đầu đọc thẳng hàng (không bị nghiêng) để tăng hiệu suất đọc thẻ
• Kéo các dây cấp nguồn và tín hiệu ra từ phía sau đầu đọc, bảo vệ bằng ống ruột
• Sau khi lắp cứng, có thể dán các sticker hoặc label để chỉ dẫn người dùng cách dùng

Giai đoạn 3: Lắp khóa điện tử

• Chọn loại khóa phù hợp: Nam châm điện cho cửa đóng tự động, hoặc khóa trượt cho cửa cần mở tay
• Khóa nam châm: Lắp trên tường bên trên cửa, kẹp chặt khung cửa
• Khóa trượt: Lắp ở thân cửa bên cạnh, sao cho lõi khóa trượt được sự dịch chuyển của khóa từ
• Kiểm tra khóa có chắc chắn sau lắp, thử kéo tay để đảm bảo lực kết dính đủ lớn
• Kéo dây cấp nguồn từ khóa tới bộ điều khiển, bảo vệ bằng ống cách điện

Giai đoạn 4: Đấu dây toàn bộ hệ thống

• Cắt toàn bộ điện (ngắt adapter) trước khi thực hiện bất kỳ kết nối nào
• Theo sơ đồ đấu dây: kết nối cấp nguồn → đầu đọc → khóa → bộ điều khiển
• Cạo vỏ dây điện ~5mm ở mỗi đầu, sử dụng kìm bấm còng hoặc vặn vào terminal của bộ điều khiển
• Ghi nhãn mỗi dây (dương, âm, DATA+, DATA-) bằng băng keo nhãn hoặc marker
• Cuốn dây thừa gọn gàng, sử dụng đai buộc cáp (cable tie) để tổ chức dây
• Đặt bộ điều khiển vào hộp lắp đặt, cố định chắc chắn

Giai đoạn 5: Kiểm tra hoạt động và hiệu chỉnh

• Cấp lại điện cho bộ điều khiển, quan sát các đèn LED (nếu có)
• Sử dụng thẻ từ kiểm tra: đưa thẻ gần đầu đọc, quan sát khóa có phản ứng không
• Kiểm tra điện áp ở các điểm quan trọng bằng vôn kế: +12V/GND ở bộ điều khiển, ở đầu đọc, ở khóa
• Ghi chú lại thẻ được phép sử dụng (nếu có chức năng quản lý danh sách thẻ)
• Thử mở cửa từ 10-20 lần liên tục để đảm bảo hoạt động ổn định
• Kiểm tra khóa có phát âm thanh hoặc LED báo khi hoạt động (tuỳ model)

Sơ đồ đấu dây công tắc thẻ từ khách sạn – Tiêu chuẩn cao

Hệ thống công tắc thẻ từ khách sạn yêu cầu mức độ an toàn và độ tin cậy cao hơn so với các ứng dụng thông thường. Hệ thống cần hỗ trợ quản lý trung tâm, ghi nhật ký truy cập chi tiết, và khả năng mở cửa dự phòng khi mất điện.

Đặc điểm của hệ thống khách sạn:

• Kết nối tới máy chủ quản lý trung tâm (Central Management System)
• Có khả năng tạo thẻ tạm thời (temporary card) cho khách lưu trú
• Ghi lại tất cả lần truy cập, thêm vào cơ sở dữ liệu
• Hỗ trợ mở cửa khẩn cấp (Master Card) khi khách quên thẻ
• Pin dự phòng dung lượng lớn để hoạt động ít nhất 24 giờ khi mất điện
• Khóa cửa phòng và khóa cốp tủ được kết nối độc lập nhưng quản lý từ một hệ thống

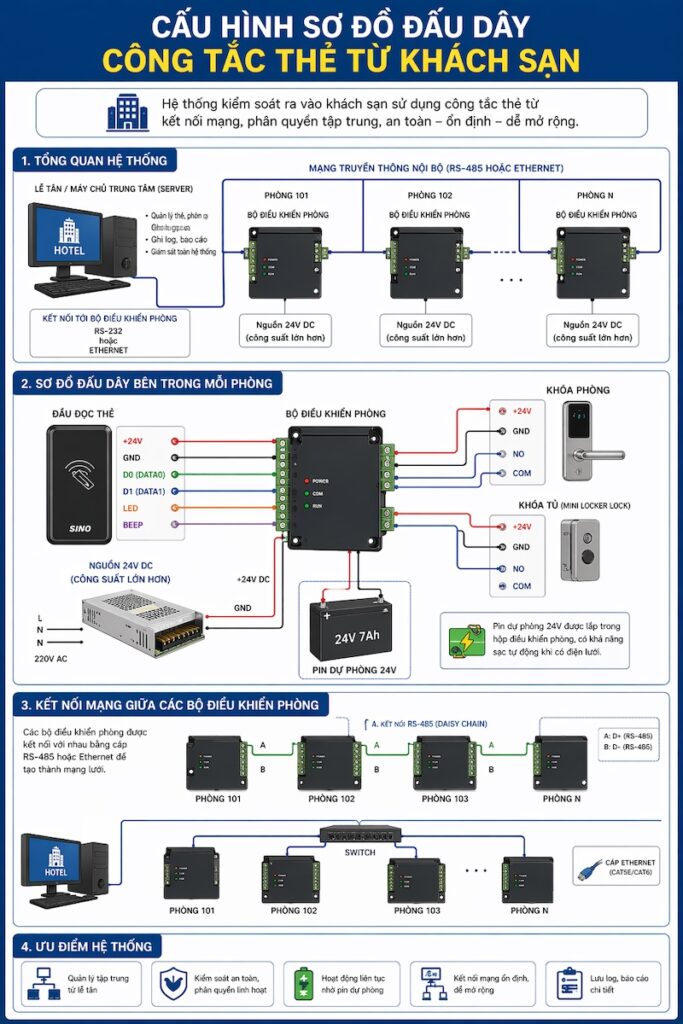

Cấu hình sơ đồ đấu dây khách sạn:

• Máy chủ trung tâm (Server) ở lễ tân → Kết nối RS-232 hoặc Ethernet tới bộ điều khiển ở từng phòng
• Mỗi phòng có một bộ điều khiển độc lập, cấp nguồn 24V DC (công suất lớn hơn)
• Đầu đọc thẻ ở mỗi phòng → Bộ điều khiển phòng → Khóa phòng + Khóa tủ
• Pin dự phòng 24V được lắp trong hộp điều khiển phòng, có khả năng sạc tự động
• Các bộ điều khiển phòng được nối lại với nhau bằng cáp RS-485 hoặc Ethernet để tạo thành mạng lưới

Công tắc thẻ từ hỏng – Dấu hiệu và cách khắc phục

Các sự cố thường gặp khi lắp đặt hoặc sử dụng công tắc thẻ từ có thể là do kết nối sai, thiết bị hỏng, hoặc cấu hình không đúng. Nhận diện sớm các dấu hiệu hỏng sẽ giúp bạn khắc phục nhanh chóng và tránh những tổn thất lớn hơn.

Dấu hiệu công tắc thẻ từ hoạt động không bình thường:

• Đầu đọc không phản ứng khi tiếp cận thẻ: Có thể do cầu chì ngắt, dây cấp nguồn bị đứt, hoặc đầu đọc bị hỏng
• Khóa điện tử không mở cửa dù đầu đọc phản ứng: Khóa có thể hỏng, dây kết nối bị đứt, hoặc pin dự phòng hết
• Khóa mở cửa ngẫu nhiên: Bộ điều khiển có thể bị nhiễu từ, relay bị dính, hoặc dây tín hiệu kém chất lượng
• Đèn LED trên bộ điều khiển không sáng: Bộ nguồn có thể bị ngắt, hoặc cầu chì bị hỏng
• Thẻ cũ không mở được cửa nhưng thẻ mới có thể: Thẻ cũ có thể bị mất mã, hoặc bị xóa khỏi danh sách cho phép

Quy trình khắc phục sự cố:

• Bước 1: Kiểm tra cấp nguồn – Đặt vôn kế vào terminal +/- của bộ điều khiển, phải có ~12V DC
• Bước 2: Kiểm tra dây kết nối – Quan sát tất cả dây không có dấu hiệu gãy, chây hở
• Bước 3: Kiểm tra đầu đọc – Sử dụng một thẻ từ khác, hoặc một thẻ không được phép để test
• Bước 4: Kiểm tra khóa – Cấp trực tiếp 12V vào khóa, nó có phải hoạt động không
• Bước 5: Reset bộ điều khiển – Tìm nút reset (nếu có), nhấn giữ 10 giây để reset về trạng thái mặc định
• Bước 6: Tìm kiếm chuyên gia – Nếu những bước trên không hiệu quả, liên hệ với nhà cung cấp hoặc dịch vụ sửa chữa

Bảo trì và kiểm tra định kỳ công tắc thẻ từ

Bảo trì định kỳ giúp hệ thống công tắc thẻ từ hoạt động ổn định lâu dài, tránh những sự cố đột ngột. Một chương trình bảo trì đơn giản nhưng hiệu quả sẽ tiết kiệm chi phí sửa chữa tương lai.

Lịch bảo trì khuyến nghị:

• Hàng tuần: Kiểm tra đèn LED trên bộ điều khiển, đảm bảo hoạt động bình thường
• Hàng tháng: Vệ sinh đầu đọc từ bằng khăn mềm, tránh bụi và ẩm ướt ảnh hưởng tới độ nhạy
• Hàng quý (3 tháng): Kiểm tra điện áp cấp nguồn ở bộ điều khiển bằng vôn kế
• Hàng năm: Thay pin dự phòng (thường là pin 12V Ah), kiểm tra toàn bộ dây kết nối
• Khi cần thiết: Cập nhật firmware bộ điều khiển nếu nhà sản xuất phát hành phiên bản mới để cải thiện bảo mật

Mẹo để hệ thống hoạt động an toàn:

• Tránh để công tắc tiếp xúc trực tiếp với nước hoặc độ ẩm cao. Nếu lắp ngoài trời, dùng hộp bảo vệ chống nước (IP65)
• Không bao giờ vặn lại dây đang cắm nguồn. Luôn cắt điện trước khi kiểm tra hoặc bảo trì
• Kiểm tra thẻ từ định kỳ, thay thẻ cũ bị hỏng hoặc bị mất mã
• Giữ danh sách những người được phép sử dụng hệ thống, cập nhật khi có thay đổi nhân sự
• Có kế hoạch dự phòng khi mất điện: Pin dự phòng, Master Key, hoặc khóa cơ học dự phòng

Các lưu ý an toàn khi lắp đặt công tắc thẻ từ

An toàn là ưu tiên hàng đầu khi làm việc với điện và các thiết bị điều khiển tự động. Những lưu ý sau sẽ giúp bạn tránh được những rủi ro không cần thiết.

Các nguy hiểm có thể gặp:

• Nguy hiểm điện giật: Luôn cắt điện hoàn toàn trước khi làm việc với dây điện hoặc thiết bị
• Nguy hiểm hỏa hoạn: Sử dụng dây điện và adapter đúng công suất, tránh quá tải
• Nguy hiểm từ trường: Không bao giờ để nam châm mạnh gần bộ điều khiển hoặc dữ liệu trên đầu đọc
• Nguy hiểm rơi: Khi lắp đặt trên cao, sử dụng thang hoặc giáo đạo chắc chắn, đeo dây an toàn nếu cần
• Nguy hiểm mất an toàn cửa: Sau khi lắp đặt, luôn kiểm tra cơ chế khóa dự phòng hoạt động bình thường

Quy tắc an toàn bắt buộc:

• Sử dụng kính bảo vệ khi khoan cắt hoặc cháy dây điện
• Mặc quần áo bảo vệ, tránh áo rộng có thể bị cuốn vào dụng cụ
• Không bao giờ làm việc với tay ẩm hoặc đứng trên bề mặt ẩm ướt
• Nếu không chắc chắn về bất kỳ bước nào, hãy liên hệ với chuyên gia
• Sau khi lắp đặt, ghi chép lại tất cả thay đổi để tham khảo trong tương lai

Lợi ích của việc lắp đặt công tắc thẻ từ chuyên nghiệp

Lắp đặt công tắc thẻ từ đúng quy chuẩn mang lại nhiều lợi ích về an toàn, tiện lợi, và quản lý. Không chỉ hệ thống hoạt động ổn định, mà còn tăng giá trị bất động sản và an tâm cho người sử dụng.

Những lợi ích chính:

• An toàn cao: Chỉ những người có thẻ được phép mới có thể vào, tránh trộm cắp và xâm nhập trái phép
• Quản lý dễ dàng: Không cần quản lý chìa khóa cơ học, có thể tạo/xóa thẻ mà không cần thay khóa
• Ghi nhật ký: Biết chính xác ai vào cửa lúc mấy giờ, hỗ trợ điều tra khi có sự cố
• Tiện lợi sử dụng: Không cần tìm chìa khóa, chỉ cần thẻ từ trong túi xách hoặc ví
• Mở rộng hệ thống: Dễ dàng thêm các chức năng khác như khóa ô tô, mở cốp tủ, điều khiển ánh sáng
• Giảm chi phí: Thay đổi danh sách thẻ rẻ hơn thay khóa cơ học, nhất là khi có nhiều người đi/tới

Câu Hỏi Thường Gặp

1. Công tắc thẻ từ có thể hoạt động không cần cấp nguồn bên ngoài không?

Không, công tắc thẻ từ luôn cần cấp nguồn 12V hoặc 24V DC để hoạt động. Tuy nhiên, có thể lắp pin dự phòng (UPS) để hệ thống tiếp tục hoạt động khi mất điện trong vài giờ hoặc cả ngày, tùy dung lượng pin.

2. Có thể dùng cùng một đầu đọc thẻ cho nhiều cửa không?

Có thể nếu các cửa ở cách nhau không quá xa. Tuy nhiên, cách tốt hơn là lắp đầu đọc riêng cho mỗi cửa để đảm bảo độ nhạy cao, an toàn, và dễ quản lý. Mỗi đầu đọc sẽ được gắn với một bộ điều khiển, hoặc tất cả các đầu đọc kết nối vào một bộ điều khiển trung tâm.

3. Cần phải cập nhật phần mềm hoặc firmware định kỳ không?

Tuỳ vào nhà sản xuất. Một số bộ điều khiển có cập nhật firmware định kỳ để cải thiện bảo mật hoặc thêm tính năng mới. Bạn nên kiểm tra trang web nhà sản xuất hàng quý để xem có bản cập nhật nào không, và thực hiện cập nhật khi cần thiết.

4. Thẻ từ bị hỏng như thế nào và có thể sửa chữa được không?

Thẻ từ bị hỏng thường do nước thoát, cơ học bị hỏng, hoặc mã từ bị mất. Trong hầu hết các trường hợp, thẻ không thể sửa chữa được, cần phải thay mới. Tuy nhiên, bộ điều khiển có thể tạo một thẻ mới với cùng quyền truy cập, chỉ cần liên hệ với quản lý hoặc nhà cung cấp dịch vụ.

5. Làm sao để biết dây đúng cực khi lắp đặt (dương/âm)?

Sử dụng vôn kế để kiểm tra điện áp. Đặt vôn kế ở chế độ DC voltage, cảm biến đỏ tiếp xúc dây được kiểm tra, cảm biến đen tiếp xúc dây tham chiếu (thường là GND/âm). Nếu hiển thị +12V, đó là dương. Nếu hiển thị âm, đó là âm. Ngoài ra, adapter cũng thường có nhãn ghi rõ dương (+) và âm (-).

Lời kết

Cách lắp đặt công tắc thẻ từ đòi hỏi sự chú ý chi tiết, hiểu biết kỹ thuật cơ bản, và tuân thủ các quy chuẩn an toàn. Từ chuẩn bị vật liệu, lựa chọn vị trí, đấu dây đúng sơ đồ, đến kiểm tra và bảo trì định kỳ, mỗi bước đều quan trọng để đảm bảo hệ thống hoạt động tin cậy.
