Sơ đồ ổ khóa xe máy gồm ba khối chính: lõi khóa cơ nhận chìa, công tắc điện cấp nguồn khi vặn ON và chốt khóa cổ cài tay lái ở vị trí LOCK. Xe smartkey có thêm bộ điều khiển và cuộn điện từ. Bài này giải thích từng khối và cách đọc triệu chứng khi ổ khóa hỏng.
Sơ Đồ Ổ Khóa Xe Máy Gồm Những Bộ Phận Nào?
Cụm ổ khóa xe máy có ba khối làm việc chung: lõi khóa cơ nhận chìa, công tắc điện cấp nguồn cho xe và chốt khóa cổ cố định tay lái. Một lần vặn chìa điều khiển cả ba khối. Khối nào hỏng thì xe báo lỗi theo cách riêng.
| Khối | Vị trí | Nhiệm vụ | Hỏng thì thấy gì |
|---|---|---|---|
| Lõi khóa cơ | Đầu cụm, chỗ cắm chìa | Chỉ xoay khi đúng chìa | Chìa vặn nặng, kẹt, không rút ra được |
| Công tắc điện | Phía sau lõi khóa, nối giắc dây vào xe | Đóng hoặc ngắt nguồn điện theo vị trí OFF, ON | Vặn ON không lên điện, điện chập chờn |
| Chốt khóa cổ | Thân cụm, hướng về cổ lái | Cài chốt vào cổ lái ở vị trí LOCK | Không khóa cổ được hoặc cổ lái bị kẹt |
| Nắp che ổ khóa (nếu có) | Mặt ngoài cụm | Che bụi và nước cho lõi khóa | Nắp kẹt, lõi khóa nhanh bẩn |
Số chân giắc, màu dây và vị trí từng khối khác nhau theo hãng và đời xe. Bài này giải thích nguyên lý chung. Muốn sơ đồ chính xác cho xe của bạn, hãy tra sách hướng dẫn sửa chữa (service manual) của hãng.
Cấu Tạo Ổ Khóa Xe Máy: Phần Cơ Hoạt Động Thế Nào?

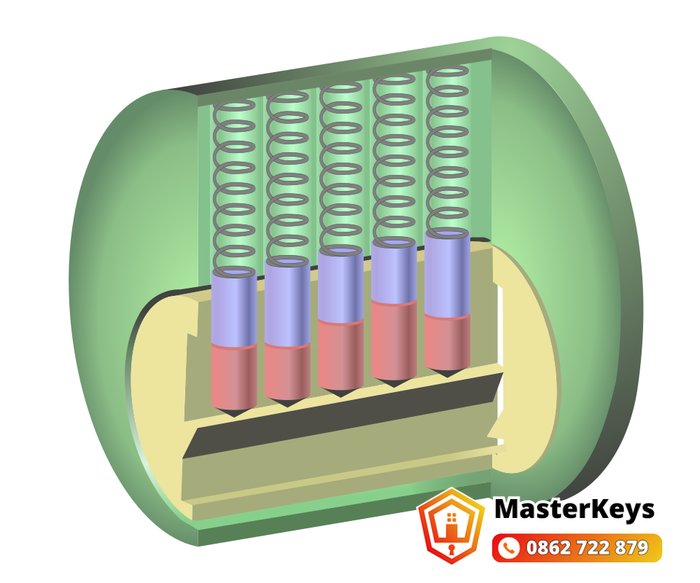

Phần cơ là một lõi khóa chứa các chốt lò xo có độ cao khác nhau; chìa đúng nâng tất cả chốt về đúng vạch thì lõi mới xoay. Chìa sai thì lõi bị chặn. Vì vậy chìa mòn hoặc chìa copy lỗi hay gây kẹt.

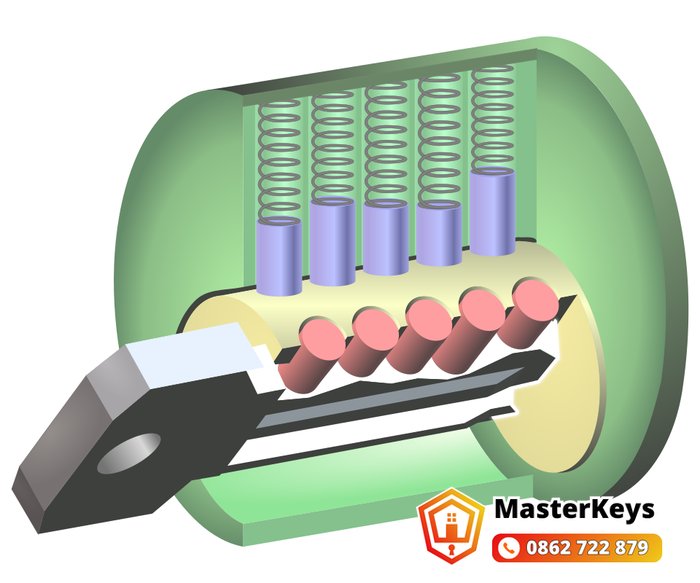

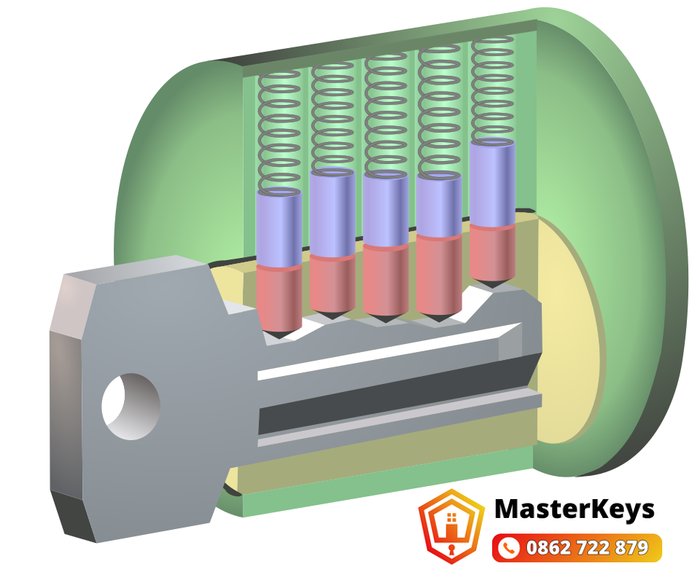

Ví dụ kinh điển là ổ khóa pin tumbler. Một dãy chốt lò xo dài ngắn khác nhau chặn lõi khóa. Chìa đúng cắm vào thì các chốt thẳng hàng tại đường phân cách giữa lõi và thân khóa. Ổ khóa xe máy dùng nguyên lý tương tự, chi tiết bên trong tùy hãng.
Theo kinh nghiệm thợ MasterKeys, phần lớn ca chìa vặn nặng không phải do ổ khóa hỏng mà do bụi bẩn và răng chìa mòn. Xe để ngoài trời, hay đi đường bụi thì lõi khóa xuống cấp nhanh hơn hẳn. Làm sạch và bôi trơn đúng lúc thường đủ để chìa vặn êm trở lại.
Hãy xịt lượng nhỏ dầu khóa chuyên dụng hoặc RP7, 3 đến 6 tháng một lần. Đừng dùng WD-40, vì dung dịch này bay hơi rồi để lại cặn, kéo thêm bụi vào lõi khóa. Chi tiết xem bài có nên xịt RP7 vào ổ khóa.
Sơ Đồ Điện Ổ Khóa Xe Máy: Dòng Điện Đi Từ Đâu Đến Đâu?
Ổ khóa điện là công tắc tổng của xe: ắc quy nối vào ổ khóa, vặn ON thì điện chuyển tới các hệ thống chính, vặn OFF thì ngắt. Theo mô tả về ignition switch, công tắc này kích hoạt các hệ thống điện chính và cấp nguồn cho bộ phận đánh lửa.
Bảng dưới cho thấy từng vị trí chìa tác động lên khối cơ và khối điện ra sao.

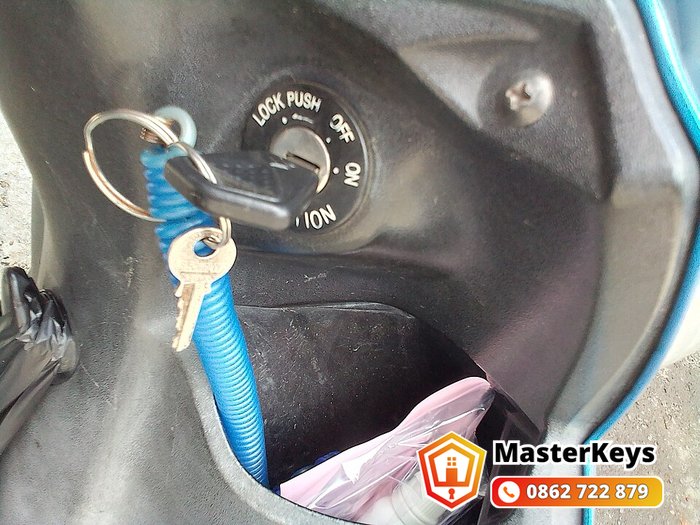

| Vị trí chìa | Khối cơ | Khối điện |
|---|---|---|
| LOCK | Chốt khóa cổ cài vào cổ lái | Ngắt điện |
| OFF | Cổ lái quay tự do | Ngắt điện |
| ON | Chìa giữ ở vị trí chạy | Cấp nguồn cho các hệ thống chính |
Một số đời xe còn có thêm nấc phụ như mở yên, tùy thiết kế từng hãng. Đừng đấu tắt dây ổ khóa để nổ máy. Đấu tắt là cách kẻ trộm bỏ qua ổ khóa, và xe của bạn mất luôn lớp chống trộm đó.
Khóa Cổ, Mở Yên Và Nắp Che: Các Nhánh Cơ Của Sơ Đồ
Ngoài nhánh điện, cụm ổ khóa còn có nhánh cơ gồm khóa cổ, mở yên hoặc cốp và nắp che ổ khóa. Nghiên cứu trên Tạp chí Khoa học Giáo dục Kỹ thuật về ổ khóa smartkey Honda SH 125i ghi nhận cụm này điều khiển ba việc: khóa cổ xe, mở yên xe và mở khóa điện chính.
Ba việc nằm chung một cụm, nên một chi tiết kẹt có thể kéo theo chi tiết khác. Cổ lái bị kẹt thì đừng dùng lực vặn mạnh. Cách xử lý an toàn có trong bài cách mở khóa cổ xe máy bị kẹt.
